Как правильно выбрать место установки винтового компрессора в цеху
Неправильно выбранное место установки сокращает ресурс компрессора в разы. Недостаточная вентиляция приводит к перегреву, слабое основание вызывает вибрации, а теснота делает обслуживание невозможным. Требования к размещению регламентирует ПБ-03-581-03.
В статье разберём, как правильно выбрать место установки винтового компрессора: требования к вентиляции, основанию, чистоте воздуха и доступу для обслуживания.
Требования к помещению для винтового компрессора
Отдельная компрессорная или размещение в цеху
Лучший вариант — выделить отдельное помещение. В компрессорной проще организовать вентиляцию, контролировать температуру и снизить уровень шума для персонала в цеху. Рекомендуемый объём помещения — не менее 60 м³ (точное значение зависит от модели и указано в паспорте).
Если отдельного помещения нет, компрессор винтового типа допустимо разместить в открытом чистом цеху. Главное условие — температура в зоне установки должна оставаться в диапазоне +5...+40 °C. При выборе места учитывайте перспективу расширения: если через год добавится второй агрегат, площадку лучше заложить заранее.
Размещение на улице или под навесом
Уличная установка допустима для мощных дизельных моделей с защитой от осадков и прямых солнечных лучей. Электрические агрегаты размещают только в помещениях: влага, пыль и минусовые температуры быстро выведут электрику из строя. Если другого варианта нет, потребуется утеплённый контейнер с вентиляцией и обогревом.
Вентиляция и отвод тепла
Винтовой компрессор выделяет значительное количество тепла при работе. Без отвода горячего воздуха температура в помещении растёт, масло теряет вязкость быстрее, а электроника перегревается. Результат — аварийная остановка по коду перегрева.
Есть три варианта организации вентиляции:
- Естественная: подходит для маломощных моделей до 11 кВт. Приточное и вытяжное отверстия размещают на противоположных стенах, а разница по высоте обеспечивает тягу.
- Принудительная: от 15 кВт и выше. Вытяжной вентилятор удаляет нагретый воздух, приточное отверстие со стороны забора подаёт свежий. Мощность вентилятора подбирают с запасом 20% относительно расхода охлаждающего воздуха согласно паспорту.
- Комбинированная: приток естественный, вытяжка — принудительная. Оптимальный компромисс по стоимости и эффективности.

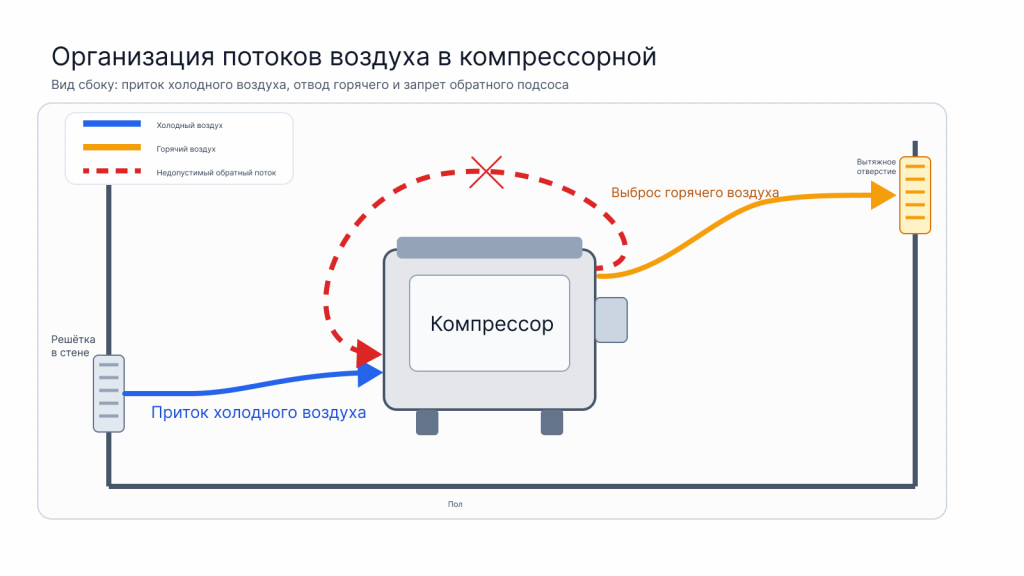

Главное правило: горячий поток не должен попадать обратно в забор воздуха. Приточное отверстие размещают внизу со стороны входа воздуха в машину, вытяжное — вверху с противоположной стороны. В помещениях с низкими потолками горячий воздух отводят через металлический воздуховод напрямую наружу.
В холодное время года нагретый воздух можно направить на обогрев соседних помещений или склада. Такая рекуперация снижает расходы на отопление.
Основание и фундамент для компрессора
В отличие от поршневого, винтовой компрессор не создаёт ударных вибраций, и специальный фундамент ему не нужен. Достаточно ровной прочной поверхности, способной выдержать вес оборудования.
Рекомендации по основанию:
- Бетонная стяжка толщиной не менее 100 мм.
- Поверхность строго горизонтальная, без наклона.
- Несущая способность соответствует массе конкретной модели согласно паспорту.
- Виброопоры или резиновые подкладки под ножки для дополнительного гашения вибрации.
Практика монтажей «Брестор» показывает: покраска бетонного пола в зоне установки снижает количество пыли, которая поднимается с поверхности и попадает в воздушный фильтр. Это простая мера, которая продлевает интервал замены фильтра.
Чистота воздуха и отступы для обслуживания
Требования к чистоте окружающей среды
Пыль, абразивные частицы, масляный аэрозоль и пары растворителей забивают воздушный фильтр и радиатор охлаждения. Загрязнённый радиатор перестаёт отводить тепло, и компрессор уходит в аварийную остановку по перегреву. Поэтому выбор места напрямую влияет на интервалы обслуживания и срок службы.
Размещайте оборудование в чистых, сухих зонах цеха, вдали от шлифовальных, сварочных и покрасочных участков. Если другого варианта нет, установите фильтрующую панель на приточное отверстие. Она задержит крупные частицы до того, как они попадут в систему охлаждения.
Отступы для обслуживания
Для замены масла, фильтров и чистки радиатора сервисному инженеру нужен свободный доступ ко всем сторонам установки. Минимальный отступ от стен — не менее 1 метра с каждой стороны. Панель управления должна оставаться в зоне прямой видимости, а крышки корпуса — свободно открываться.
Не размещайте оборудование вплотную к стенам или в узких нишах. По опыту инженеров «Брестор», именно теснота — причина того, что плановое ТО откладывают или выполняют не полностью. А это прямой путь к внеплановым поломкам.
Электроснабжение и подключение к пневмомагистрали
Винтовой компрессор подключают к трёхфазной сети 380 В. Сечение и длина кабеля должны соответствовать паспортным требованиям конкретной модели. Заниженное сечение приводит к просадке напряжения, перегреву кабеля и срабатыванию защиты. Заземление обязательно — это требование ПБ-03-581-03.
Установка в пневмомагистраль выполняется только через гибкое соединение. Жёсткий монтаж передаёт вибрацию на трубопровод и расшатывает резьбовые соединения. На выходе ставят запорный кран для отсечки при обслуживании. Диаметр магистрали от оборудования до ресивера зауживать запрещено: это создаёт дополнительное сопротивление и снижает давление на потребителях.
Типичные ошибки при выборе места для компрессора
На практике чаще всего встречаются одни и те же ошибки. Их проще и дешевле предотвратить на этапе планирования, чем устранять после монтажа. Ниже — пять самых распространённых.
Ошибка |
Последствие |
Правильное решение |
Замкнутое помещение без вентиляции |
Перегрев, аварийные остановки, ускоренное старение масла |
Организовать приточно-вытяжную систему с запасом 20% |
Размещение вплотную к стенам |
Невозможность обслуживания, пропуск планового ТО |
Отступ не менее 1 м с каждой стороны |
Неровное или непрочное основание |
Вибрация, расшатывание креплений и соединений |
Бетонная стяжка от 100 мм, виброопоры |
Зона с высокой запылённостью |
Забивание фильтров и радиатора, перегрев |
Чистая зона или фильтрующая панель на притоке |
Игнорирование ПБ-03-581-03 |
Нарушение нормативов, риск при проверке, отсутствие заземления |
Выбирать место и выполнять монтаж по регламенту |
Каждая из этих ошибок по отдельности сокращает ресурс винтового оборудования. В сочетании они приводят к тому, что компрессор выходит из строя задолго до паспортного срока.
Если вам нужна профессиональная консультация в подготовке площадки и монтаже, специалисты «Брестор» спроектируют компрессорную зону с учётом всех технических требований и особенностей Вашего производства.
