Что делать, если винтовой маслонаполненный компрессор уносит масло в сжатый воздух

Если винтовой компрессор гонит масло, не спешите менять сепаратор. Остановите оборудование, сверьтесь с руководством и проверьте уровень масла, возвратную линию, давление, температуру, дренаж и режим работы. Разборку выполняет квалифицированный персонал после отключения питания и сброса давления.

Материал поможет пошагово найти причину повышенного уноса масла. Для исправного маслонаполненного винтового компрессора речь обычно идёт о единицах ppm, но точную норму нужно смотреть в паспорте модели. Масло в сжатом воздухе может быть связано с нарушением отделения, возврата или рабочих условий.

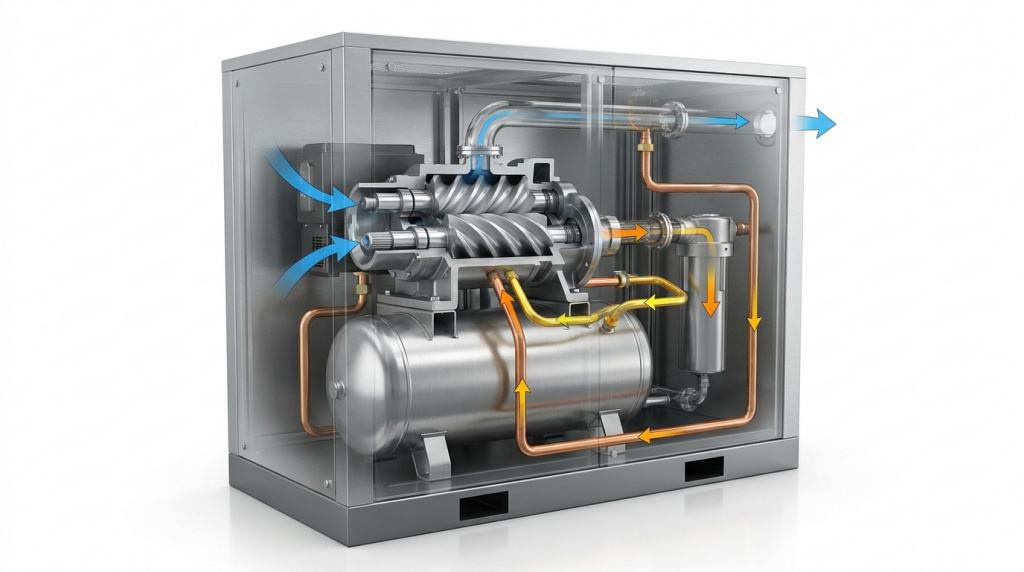

Как устроено маслоотделение и где возникает унос

Маслонаполненный винтовой компрессор использует масло для смазки, уплотнения и отвода теплоты. Поэтому масло в сжатом воздухе компрессора не всегда указывает на сепаратор.

Винтовой блок → маслобак → сепаратор → линия возврата → масляная система. Очищенный воздух поступает в магистраль.

В маслобаке крупные капли осаждаются центробежной силой. Коалесцирующий элемент собирает оставшийся туман в крупные капли и возвращает их в контур. По данным производителя после отделения остаются единицы млн⁻¹ (ppm) масла. Точную норму смотрите в руководстве по эксплуатации конкретной модели. Проблема возникает, когда масло плохо отделяется или не возвращается после отделения. Источник ищут по всей цепочке.

Сепаратор и масло: что проверить в первую очередь

Повышенный унос масла возможен из-за окисления, воды, продуктов износа или несовместимых составов. Состояние оценивают по вязкости, воде, кислотному числу и металлам.

Сепаратор винтового компрессора проверяют по ресурсу, перепаду давления и состоянию. По данным руководства ресурс составляет от 4000 до 8000 часов, а ориентир по перепаду давления (ΔP) — от 0,8 до 1,0 бар. Значения сверяют с документацией.

Погружной элемент обычно встречается на компрессорах от 55 кВт, накручивающийся (spin-on) чаще применяется до 37 кВт. Возможны исключения. Возможны исключения. Перекос, грязная посадка, повреждённая прокладка, просроченные фильтры, отсутствие заземления и повторное использование ухудшают отделение. При монтаже сохраняют антистатическую скобу.

Если новый spin-on не помог, проверяют внутреннее уплотнение и посадочное место. При перетоке  мимо сепаратора ΔP может быть нормальным. Воздушно-масляные сепараторы подбирают по модели. Снятый элемент повторно не ставят.

Линия возврата масла и клапан минимального давления

Линия возврата масла отводит собранную жидкость из сепаратора. Забитый жиклёр, сетка, пережатая трубка или неисправный обратный клапан мешают возврату. Унос часто усиливается под нагрузкой. Для отдельных моделей зазор между концом возвратной трубки и дном элемента сепаратора составляет от 1 до 2 мм.

Оператор фиксирует показатели. Разборку, очистку и регулировку выполняет инженер по спецификации. Для замены подбирают совместимые клапаны и термостаты.

Режим, температура, конденсат и обслуживание

Причины уноса масла винтовым компрессором часто связаны с режимом станции. При слишком низкой температуре масло хуже отделяется, а перегрев ускоряет его окисление. Поэтому при диагностике контролируют рабочую температуру масла. В исходной документации указан ориентир от 71 до 88 °C. Если температура выходит за этот диапазон, проверяют термостат, систему охлаждения и вентиляцию, а при запылённости используют фильтры предварительной очистки.

Если предусмотрен дренаж, контролируют его работу. Засор электронного, поплавкового или пневматического устройства приводит к накоплению воды и эмульсии. Конденсат направляют в масло-водяной сепаратор.

Короткие циклы нагрузки, малый ресивер, утечки и аварийные остановы тоже мешают отделению. Работа ниже примерно 5,5 бар допустима только для предусмотренного режима. Аварийную кнопку не используют для штатного останова. При перебоях питания применяют предусмотренную защиту.

Ориентировочный ресурс составляет около 4000 часов для воздушного фильтра, 2000 часов после первой замены для масляного и от 4000 до 8000 часов для сепаратора. Масло меняют примерно через 8000–16000 часов по типу продукта, анализ проводят около 2000 часов или раз в три месяца. Приоритет имеют указания руководства по эксплуатации.

Пошаговая диагностика без случайной замены деталей

Почему компрессор гонит масло, определяют по последовательности показателей.

Перед проверкой изучите руководство, остановите установку, заблокируйте питание, стравите давление и используйте СИЗ. Не разбирайте компрессор под давлением. Сперва убедитесь в полном отсутствии давления. Оператор может провести только внешний осмотр, а сервисные работы выполняет квалифицированный персонал.

1. Проверить уровень по штатному указателю.
2. Зафиксировать ΔP сепаратора.
3. Проверить трубку возврата, жиклёр, сетку и обратный клапан.
4. Сопоставить давление в баке с работой клапана.
5. Проверить температуру и термостат.
6. Проверить предусмотренный дренаж.
7. Оценить вязкость, воду, кислотное число и металлы.
8. Изучить журнал, циклы, аварийные остановы и давление.
9. Для spin-on проверить посадочное место и внутреннее уплотнение.

Для профилактики ведут журнал ТО, проверяют возврат при замене масла и не используют снятый сепаратор повторно. Дополнительно применяют анализ масла, термографию и вибродиагностику.

Диагностика и запчасти для устранения уноса маслаКак выбрать совместимую замену: правила подбора аналога

Если базовые проверки не нашли причину, нужна диагностика винтового компрессора с оценкой маслоотделения, возврата, давления и режима. Подготовьте марку, модель, серийный номер, наработку, давление, температуру и историю обслуживания.
