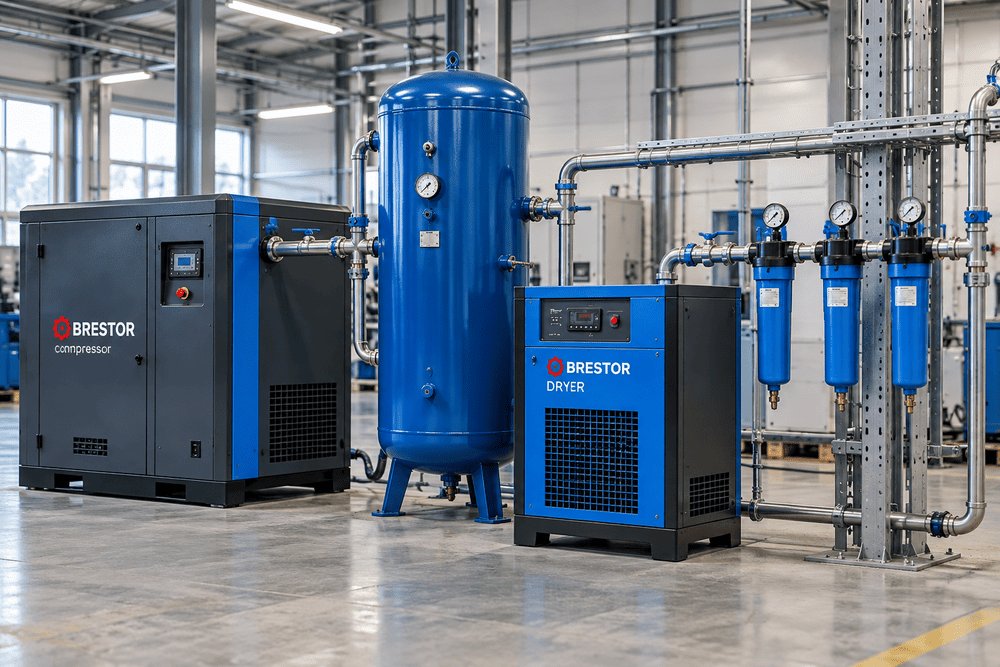

Осушитель воздуха для компрессора: виды и принцип работы

Осушитель воздуха удаляет влагу из сжатого воздуха после компрессора. Это предотвращает образование конденсата, защищает оборудование от коррозии и помогает поддерживать требуемый класс чистоты воздуха. Выбор типа осушителя зависит от необходимой точки росы, производительности компрессора и условий эксплуатации.

Осушители являются обязательным элементом системы подготовки сжатого воздуха. После сжатия воздух содержит большое количество водяного пара, который при охлаждении превращается в конденсат. Из-за этого возникает коррозия трубопроводов, выходят из строя элементы пневмосистемы, снижается качество продукции, а зимой возможны замерзание магистралей и остановка оборудования.

Зачем нужен осушитель воздуха

Влага в сжатом воздухе приводит к следующим последствиям:

• коррозии трубопроводов и арматуры;
• повреждению пневмооборудования и КИП;
• браку при окраске, упаковке. Например - продукции в пищевой и фармацевтической промышленности;
• образованию льда в зимний период.

Для оценки качества воздуха используют стандарт ISO 8573-1. В зависимости от требований производства выбирают необходимую точку росы: для большинства предприятий достаточно +3…+7 °C, а для критически важных процессов требуется от –20 до –70 °C.

Оставьте заявку и получите: Практическое руководство для технических директоров, главных инженеров и снабженцев

Зафиксируем скидку 10% на наши компрессоры

Имя

Телефон

E-mail

Отправить

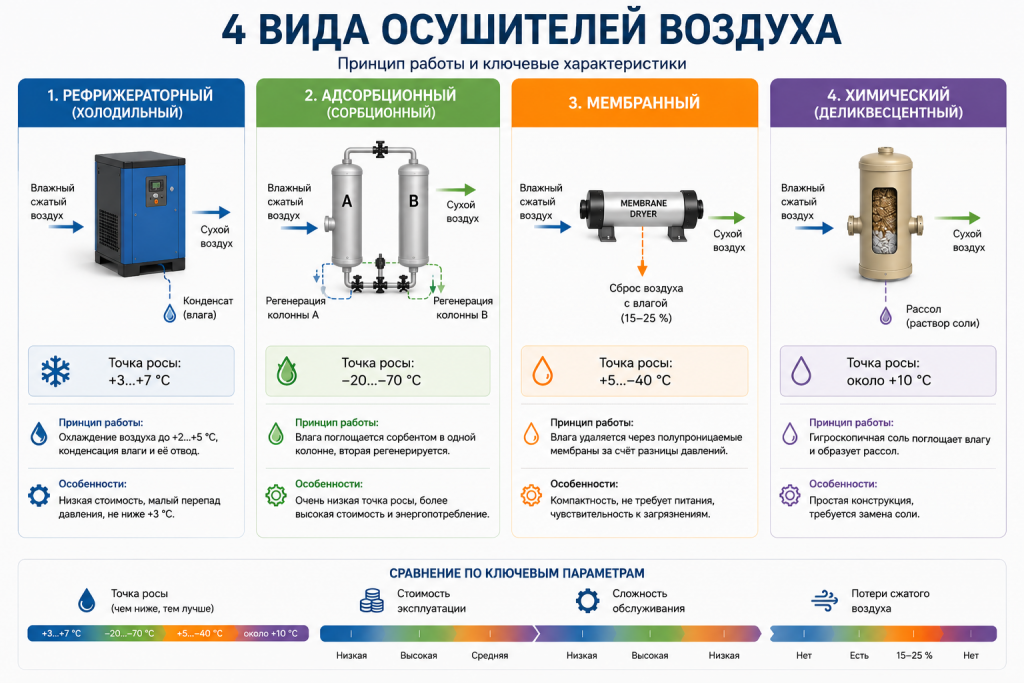

Какие бывают осушители воздуха

Рефрижераторные (холодильные)

Рефрижераторный осушитель охлаждает воздух до +2…+5 °C. Влага конденсируется, удаляется через конденсатоотводчик, после чего воздух немного подогревается. На выходе достигается точка росы +3…+7 °C.

Преимущества:

• низкие эксплуатационные расходы;
• небольшой перепад давления;
• подходят примерно для 85 % промышленных задач.

Недостаток:

• не позволяют получить точку росы ниже +3 °C.

Адсорбционные

В адсорбционных осушителях влагу поглощает сорбент. Пока одна колонна осушает воздух, вторая проходит регенерацию.

В зависимости от конструкции используются способы регенерации:

• Холодная (безнагревная) — часть осушенного воздуха (15–20%) сбрасывается, ТР достигает −40… −70 °C.
• Горячая с внешним нагревом — продувочный воздух греют ТЭНами, потери составляют 5–8%.
• Вентиляторная (blower purge) — продувку выполняет воздуходувка с нагревом, сжатый воздух не тратится.
• Теплота сжатия (HOC) — для регенерации используют горячий воздух с компрессора, потери сжатого воздуха почти нулевые.

Плюсы: сверхнизкая точка росы. Минусы: более высокая стоимость, энергопотребление (кроме HOC), перепад давления, затраты на сервис.

Мембранные

Мембранный осушитель удаляет влагу за счёт разницы парциальных давлений в половолоконных мембранах. Часть воздуха (15–25%) сбрасывается вместе с паром. ТР — от +5 до −40 °C при малых расходах.

Обычно такие системы применяют в лабораториях и для контрольно-измерительных приборов.

Химические

В химическом осушителе гигроскопичная соль поглощает влагу, образуя рассол. ТР держится около +10 °C, соль требует регулярной замены. Сегодня такие осушители практически вытеснены холодильными.

Как выбрать осушитель

При выборе необходимо учитывать:

1. Требуемая точка росы и класс по ISO 8573-1: общее машиностроение — +3…+7 °C (холодильный); приборостроение, медицина, покраска — −20…−40 °C (адсорбционный); электроника и фармацевтика — −70 °C (адсорбционный с горячей регенерацией или HOC).
2. Расход с запасом — берите номинальную производительность компрессора (м³/мин, приведённую к условиям всасывания) с запасом 10–15%. Обязательно вводите поправочные коэффициенты на входную температуру, давление и окружающую среду — они указаны в каталогах производителя.
3. Температура на входе — если после концевого охладителя температура выше паспортной (например, +50 °C при норме +35 °C), ставьте доохладитель или берите запас по мощности. У адсорбционных осушителей входная температура не должна превышать +35…+45 °C.
4. Фильтрация — не опция, а обязательный этап.
5. Автоматические конденсатоотводчики — поплавковые или электронные дренажи обязательны на всех влагоотделителях, фильтрах и ресиверах.
6. Энергоэффективность — холодильные осушители с термостатическим клапаном горячего газа или частотным приводом (например, IR D-EC) экономят при переменной нагрузке. Для адсорбционных выбирайте HOC-регенерацию, если позволяет компрессор.

Особенности выбора для разных компрессоров

Поршневые компрессоры

• Пульсации потока и температуры. Без ресивера осушитель работает нестабильно. Мокрый ресивер до осушителя обязателен.
• Масляный унос. У маслозаполненных поршневых машин высокая концентрация масла. Перед осушителем нужен коалесцирующий фильтр, иначе теплообменник холодильного осушителя забьётся маслококсом, а сорбент адсорбционного — отравится.
• Прерывистый режим. Холодильный осушитель должен иметь термостатический клапан, чтобы не замерзал испаритель. Хорошо подходят модели с технологией Thermal Mass (например, Ingersoll Rand D-IE).
• Пример. Для гаражного поршневого компрессора 5,5 кВт (≈0,7 м³/мин) подходит холодильный осушитель Ingersoll Rand D12IN.

Винтовые компрессоры

• Стабильный поток с температурой после концевого охладителя ≈ температура окружающей среды +10…15 °C — идеальные условия для холодильных осушителей.
• Масляные и безмасляные. У масляных винтовых коалесцирующий фильтр крайне желателен. У безмасляных воздух чист, но чаще требуется более низкая ТР — тогда выбирают адсорбционный осушитель.
• Интеграция. Холодильные осушители часто встроены в корпус компрессора (IR R-Series Full Feature). При отдельной установке подбирайте осушитель по фактическому расходу с поправочными коэффициентами.
• Примеры. Винтовой IR UP5-22 (22 кВт, 3,6 м³/мин) — осушитель IR D42IN (4,2 м³/мин при +25 °C). Безмасляный IR S-Series (45 кВт) — адсорбционный осушитель IR D-AD400.

Центробежные компрессоры

• Сверхбольшие объёмы (30–500+ м³/мин), безмасляная среда, непрерывный режим.
• Теплота сжатия. Горячий воздух (150–200 °C) используют для регенерации сорбента без дополнительных энергозатрат. Для центробежных компрессоров типовое решение — осушитель с теплотой сжатия (HOC).
• Если достаточно ТР +3 °C, можно применять промышленные холодильные осушители с водяным охлаждением, но это энергоёмко. HOC окупается за счёт снижения эксплуатационных затрат на 70– 80%.
• Пример. Центробежный компрессор Ingersoll Rand Centac C1000 (≈170 м³/мин) комплектуется фирменным HOC-осушителем IR.

Правильная установка осушителя

Эффективность работы системы зависит не только от выбора оборудования, но и от правильной схемы подключения.

• «Мокрый» ресивер (до осушителя) — стоит сразу после компрессора. Гасит пульсации, улавливает до 60–70% капельной влаги и масла за счёт гравитации и снижения температуры на 5–10 °C, снижает нагрузку на осушитель.
• «Сухой» ресивер (после осушителя) — хранит осушенный воздух, сглаживает пики потребления без скачков точки росы, продлевает циклы разгрузки компрессора.

Привязка к типу компрессора:

• Поршневой — мокрый ресивер строго обязателен перед осушителем: пульсации разрушают теплообменник и сбивают циклы адсорбера.
• Винтовой масляный — мокрый ресивер крайне желателен, особенно при частых переходах нагрузка/холостой ход.
• Центробежный — часто ставят только сухой ресивер большого объёма после HOC-осушителя.

Типы фильтров и их расположение

Каскадная фильтрация в определённой последовательности защищает осушитель и сеть от загрязнений.

Для безмасляных компрессоров коалесцирующий фильтр заменяют микрофильтром частиц 1 мкм.

Для поршневых масляных машин коалесцирующий фильтр перед холодильным осушителем строго обязателен.

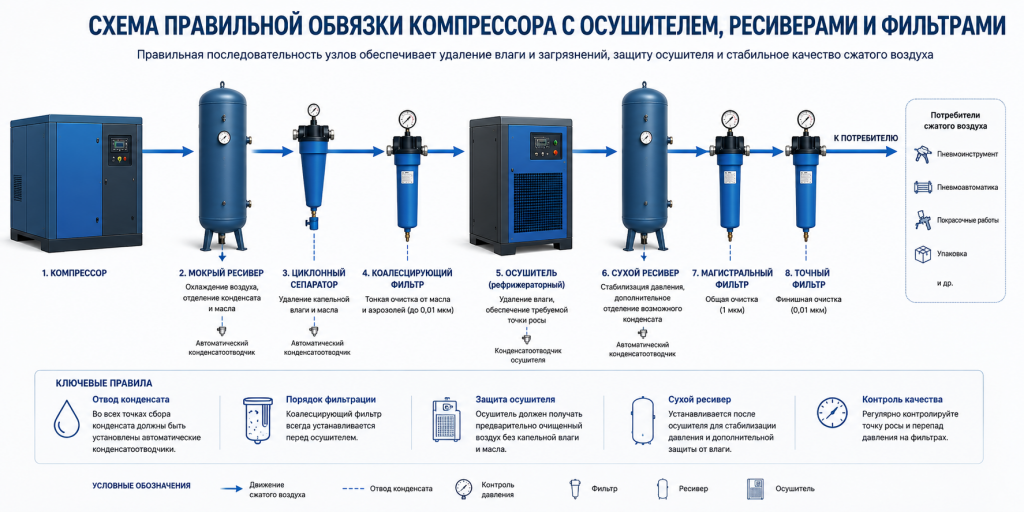

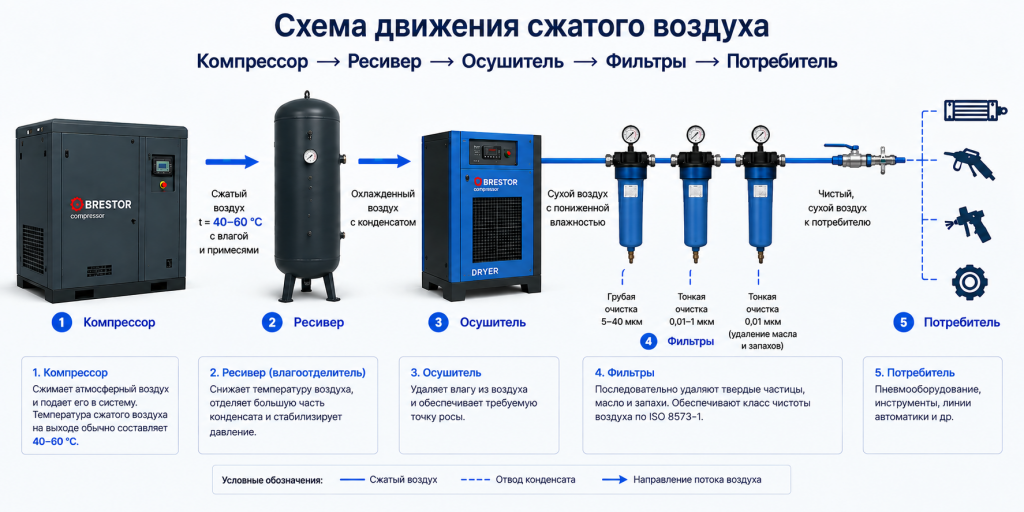

Типовые последовательности монтажа

А. Холодильный осушитель (ТР +3…+7 °C)

Компрессор → мокрый ресивер → циклонный сепаратор (грубая очистка) → коалесцирующий фильтр (тонкая очистка от масла, если компрессор масляный) → холодильный осушитель → опционально магистральный фильтр 1 мкм → сухой ресивер → запорная арматура / распределительный коллектор.

Мокрый ресивер гасит пульсации и сбрасывает влагу, фильтры берегут теплообменник

осушителя, сухой ресивер стабилизирует точку росы при пиковых нагрузках.

Б. Адсорбционный осушитель (ТР −20…−70 °C)

Компрессор → мокрый ресивер (рекомендован) → циклонный сепаратор → коалесцирующий фильтр 0,01 мкм (обязателен) → адсорбционный осушитель → пылевой фильтр 1 мкм (обязателен) → при необходимости угольный фильтр → сухой ресивер → коллектор/сеть.

Критично: Ставьте коалесцирующий фильтр до адсорбера — иначе масло испортит сорбент, и пылевой фильтр после — иначе абразивная пыль адсорбента попадёт в пневматику.

В. Осушитель с теплотой сжатия (HOC) с центробежным компрессором

Компрессор (ступени сжатия) → выход горячего воздуха (~150 °C) → HOC-осушитель → концевой охладитель → сепаратор влаги → при необходимости коалесцирующий фильтр → сухой ресивер большого объёма → пылевой фильтр (1 мкм) → сеть.

Типичные ошибки монтажа

• Осушитель без фильтров грубой и тонкой очистки — рефрежераторный покрывается маслококсом, адсорбционный теряет сорбент; замена обходится в 30–50% стоимости нового осушителя.
• Коалесцирующий фильтр после адсорбера — масло проникает в сорбент, а частицы сорбента забивают тонкий материал фильтра и создают аварийный перепад давления.
• Неправильная ориентация корпуса магистрального фильтра или отсутствие конденсатоотводчика — собранная жидкость вторично уносится потоком, и фильтр сам становится источником влаги.
• Зауженные трубопроводы — избыточная скорость и перепад давления выводят осушитель из расчётного режима.

Что произойдет при неправильном расчёте или обвязке

Неправильно подобранный осушитель может не только ухудшить качество сжатого воздуха, но и привести к дополнительным расходам.

• Осушитель с избыточной производительностью увеличивает стоимость оборудования без практической необходимости. Для рефрижераторных моделей это может привести к более частым пускам и остановкам компрессора холодильного контура, а для адсорбционных — к повышенному расходу продувочного воздуха или энергии на регенерацию.
• Осушитель с недостаточной производительностью не сможет обеспечить требуемую точку росы при максимальном расходе воздуха. В результате оборудование будет работать с перегрузкой, а для решения проблемы потребуется установка второго или более производительного осушителя.
• Неправильно выбранный тип осушителя также может стать причиной проблем. Например, использование рефрижераторного осушителя вместо адсорбционного там, где требуется очень низкая точка росы, приведет к появлению влаги в пневмосистеме, коррозии оборудования и снижению качества продукции.

• Экономия на фильтрах и ресиверах — кажущаяся дешевизна оборачивается заменой сорбента, чисткой теплообменников и преждевременным выходом осушителя из строя.

Производственные последствия

• Конденсат в сети — гидроудары, выход из строя пневмоцилиндров и клапанов, отказ КИП.
• Коррозия магистралей — продукты ржавчины забивают фильтры и сопла, ухудшают качество продукта — в пищевой и фармацевтической отрасли это недопустимо.
• Образование льда — при наружной прокладке или замерзании дренажа возникает аварийная остановка всей пневмосистемы.
• Снижение производительности инструмента — давление падает из-за заполнения ресиверов водой, растёт сопротивление и перерасход энергии.
• Потеря качества конечной продукции — кратеры при покраске, брак при лазерной резке, помутнение при выдуве ПЭТ-бутылок, риск микробиологического заражения.

Правильный выбор осушителя наполовину зависит от типа компрессора и требуемой точки росы, а наполовину — от грамотной обвязки фильтрами и ресиверами, и ошибиться легко на любом из этих этапов. Если Вы не уверены, какой тип осушителя подходит для Вашего производства и компрессора, специалисты «Брестор» помогут определить требуемую точку росы и подобрать оптимальное решение — рефрижераторный, адсорбционный или их комбинацию. Мы также поможем выстроить правильную последовательность фильтров и ресиверов под конкретную задачу.
