Ошибки контроллера Xe-145 на компрессорах Ingersoll Rand: расшифровка и устранение
Контроллер Xe-145 — система управления, которую Ingersoll Rand устанавливает на безмасляные промышленные компрессоры премиум-сегмента. Такое оборудование устанавливают на ответственных производствах, где воздушный компрессор обеспечивает непрерывность технологического цикла и любой простой означает прямые потери.
Xe-145 оснащён цветным дисплеем с навигацией по меню и журналом событий с отметкой времени. Через Ethernet доступен веб-интерфейс с любого ПК в локальной сети с тремя уровнями доступа (просмотр, пользователь, администратор). Для интеграции в АСУ предприятия предусмотрен Modbus RTU поверх RS-485. При возникновении проблем Xe отправляет email-уведомления, что критично для распределённых компрессорных без постоянного оператора.
Когда на экране появляется код ошибки, важно определить не только его текст, но и класс события: Trip, Warning или Start Inhibit. Именно класс определяет, остановится ли компрессор и что делать прямо сейчас.
Ниже — разбор всех трёх классов с точными порогами из официальной документации Ingersoll Rand.

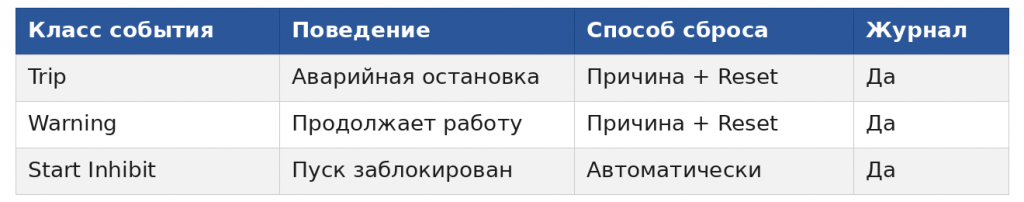

Три класса событий контроллера: Trip, Warning, Start Inhibit
Ошибки контроллера Xe-145 делятся на три класса, и расшифровка каждого кода начинается с определения класса события.
Trip (отключение). Критическая ситуация, угрожающая оборудованию или персоналу: компрессор немедленно останавливается. Сброс возможен только после устранения причины и нажатия Reset на дисплее.
Warning (предупреждение). Отклонение от нормального режима, не угрожающее оборудованию, при котором установка продолжает работу. Сброс через Reset после устранения причины.
Start Inhibit (блокировка пуска). Отклонение от нормального режима в остановленной машине: контроллер не позволяет запустить компрессор до устранения причины. Снимается автоматически при исчезновении фактора, нажимать Reset не нужно.
Знание класса важнее знания кода — оно сразу определяет, что делать прямо сейчас и нужен ли Reset.
Обязательное правило диагностики Xe-145: текст на экране всегда нужно читать в связке с режимом работы (Run-Starting, Run-Load, Run-Unload Normal, Run-Unload Forced, Stopping, Idle). Одно и то же физическое условие в разных режимах может вызвать разные коды. Это особенность логики Xe-145, отличающая его от простых пороговых контроллеров.

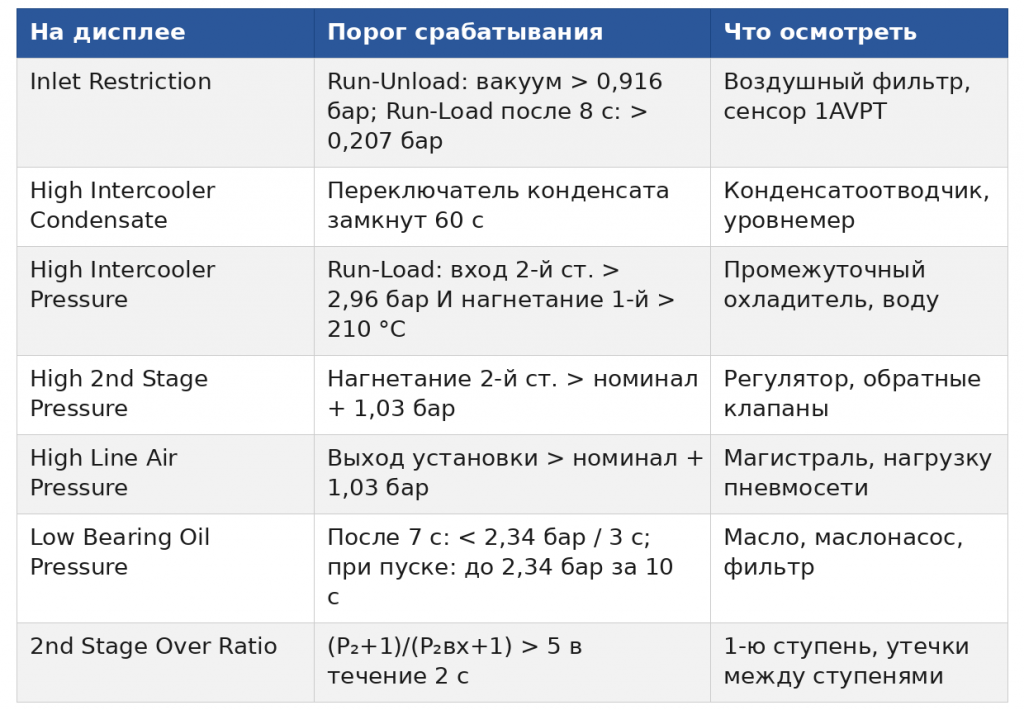

Trips: аварийные отключения и точные пороги срабатывания Защиты по давлению, вакууму и состоянию масла
Эта группа Trips чаще всего вызывает аварийную остановку на производстве. Каждый код привязан к конкретному режиму работы. Особое внимание стоит уделить ошибке Low Bearing Oil Pressure: у неё четыре разных обстоятельства срабатывания защиты в зависимости от режима, и при диагностике нужно проверять все четыре.

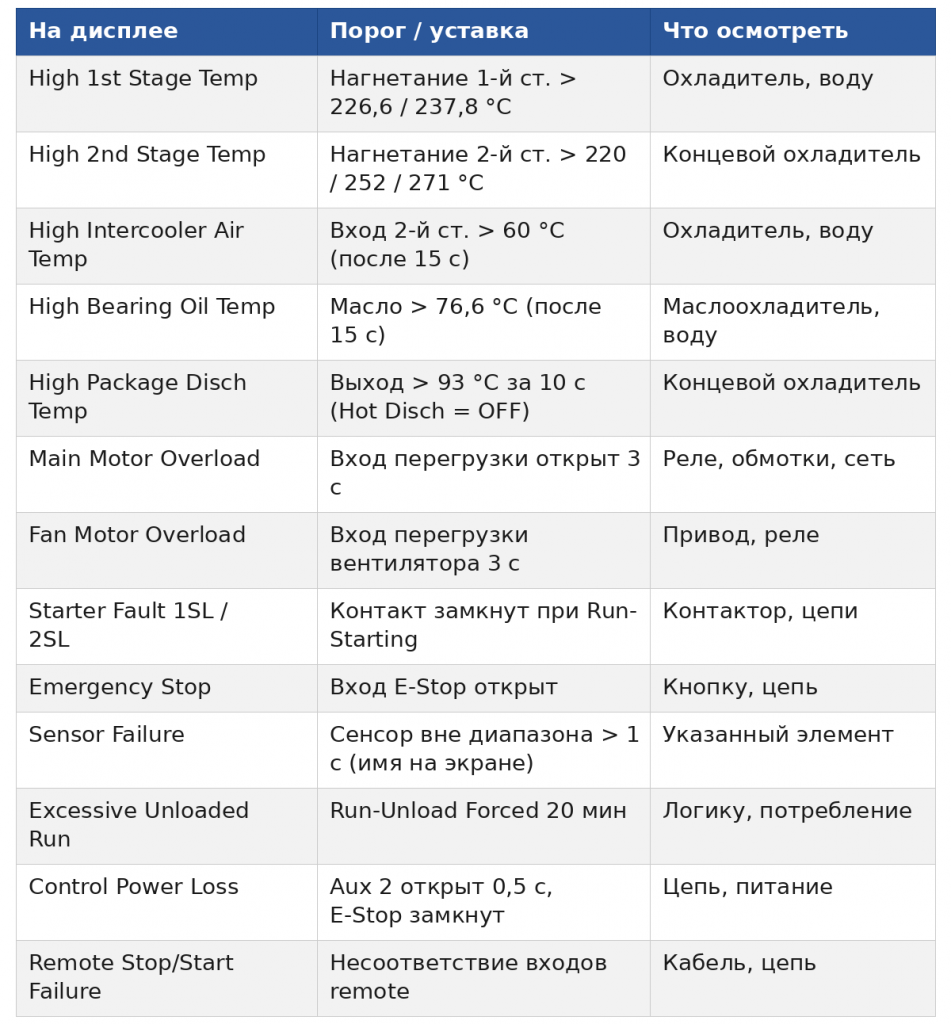

Защиты по температуре и состоянию двигателей
Уставки температуры в Xe-145 зависят от номинального давления конкретной установки, поэтому при диагностике перегрева нельзя ориентироваться на одну универсальную цифру.
Для машин с высоким номиналом допускаются более высокие значения.
Пороги по умолчанию: 1-я ступень 226,6 °C (до 8,61 бар) или 237,8 °C (8,62–10,34 бар); 2-я ступень 220 °C (до 6,97 бар), 252 °C (7–8,6 бар), 271 °C (8,6–10,34 бар).
Логика Sensor Failure на Xe-145 отображает не просто «отказ», а имя конкретного элемента (например, 1AVPT Failure для сенсора впускного вакуума). Это сразу указывает оператору, какой компонент осматривать.

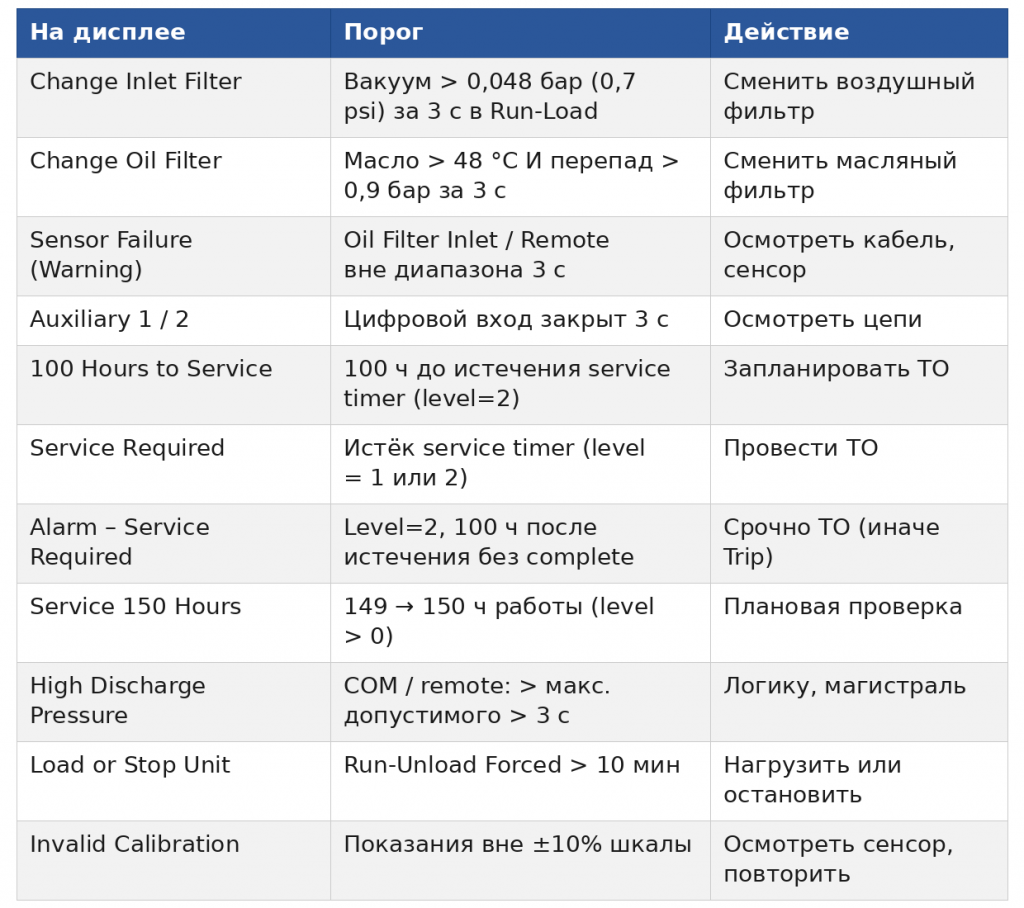

Warnings: предупреждения с реальными числовыми порогами
Такое предупреждение не останавливают компрессор, но сигнализируют о приближающейся проблеме или наступлении срока планового технического обслуживания. Вовремя замеченное сообщение — шанс провести смену расходников в плановом ТО и не получить аварийную остановку.
Важный инженерный нюанс: уведомление Change Oil Filter на Xe-145 срабатывает не по таймеру, а по реальному перепаду давления на фильтре (при нагреве масла > 48 °C). Это умная диагностика по фактическому ресурсу, а не просто счётчик часов. Аналогично работает Change Inlet Filter: порог по росту вакуума на входе.
Логика Service Required: уровень обслуживания (service level) задаётся при настройке — 0 (отключено), 1 или 2; при уровне 2 цепочка предупреждений строгая — за 100 часов до срока появляется «100 Hours to Service», в момент истечения «Service Required», ещё через 100 часов без подтверждения работ — «Alarm – Service Required», и если игнорировать дальше, контроллер перейдет в режим Trip.

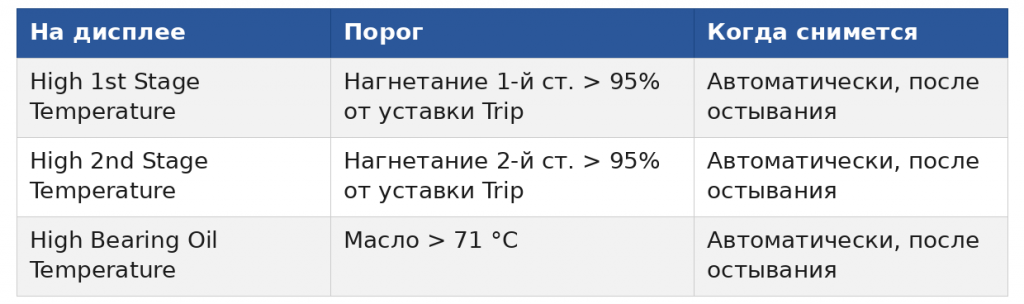

Start Inhibits: почему компрессор не запускается
Блокировка пуска часто вызывает путаницу: внешне ситуация выглядит как Trip, но логика принципиально другая. Start Inhibit возникает только в остановленном режиме (Idle или Run – Auto Restart), не угрожает оборудованию и снимается автоматически. Оператору не нужно нажимать Reset.
Типичный сценарий: после остановки по перегреву (Trip — High 1st Stage Temperature) оператор устраняет причину и нажимает Reset, но включение заблокировано. Это нормальное защитное поведение: запрет на запуск удерживает пуск, пока нагрев не опустится ниже 95% от уставки. Блокировка снимется сама, когда оборудование остынет.
После аварийной остановки по перегреву (Trip — High 1st Stage Temperature, например) компрессор нельзя сразу запустить, даже если оператор нажал Reset — Start Inhibit будет блокировать пуск, пока температура не упадёт ниже 95% от уставки. Это нормальное защитное поведение, а не неисправность контроллера.
Распространённая ошибка персонала — нажимать Reset несколько раз и думать, что «контроллер сломан», вместо того чтобы дать оборудованию остыть и проверить причину перегрева. Поэтому Start Inhibits всегда нужно соотносить с предыдущей записью в журнале событий — там видно, какое именно условие сейчас удерживает блокировку.
Замена устаревшего Intellisys SG на Xe-145M
На многих российских предприятиях работают компрессоры Ingersoll Rand с устаревшим контроллером Intellisys SG. Когда на нём регулярно возникают сбои, а стоимость ремонта сопоставима с модернизацией, имеет смысл рассмотреть установку нового блока управления вместо очередного ремонта. Производитель официально предлагает установку Xe-145M на место Intellisys SG без смены самого оборудования.
Что меняется в логике обработки ошибок после модернизации:
- Появляется класс Start Inhibit, которого не было у Intellisys SG: исчезают ситуации, когда при нажатии Reset пуск всё равно заблокирован и причины неясны
- Sensor Failure показывает имя конкретного элемента (например, 1AVPT) вместо общего текста
- Журнал событий с отметкой времени позволяет восстановить хронологию аварии
- Веб-интерфейс через Ethernet позволяет видеть журнал и активные коды удалённо
- Email-уведомления о критических ошибках доходят до главного инженера мгновенно
Что может устранить оператор, а что только сервисный инженер
Что может сделать оператор без сервисной квалификации
Без специального инструмента и без риска для оборудования оператор может выполнить самостоятельное устранение следующих ситуаций:
- Осмотр кнопки Emergency Stop при одноимённом коде
- Смена воздушного фильтра при Change Inlet Filter
- Смена масляного фильтра при Change Oil Filter
- Установка нового расходника по уведомлению Service Required и подтверждение service complete
- Сброс Trip нажатием Reset после устранения видимой причины
- Ожидание автоматического снятия блокировки пуска после остывания
- Просмотр журнала через дисплей или веб-интерфейс для уточнения хронологии
Эти действия не требуют сервисного пароля и не нарушают гарантии.
Когда обращаться к сервисному инженеру
Квалифицированная диагностика и ремонт компрессора необходимы в следующих ситуациях:
- Повторяющийся Sensor Failure с указанием имени элемента: нужна замена датчика и калибровка
- Invalid Calibration: сенсор за пределами ±10% шкалы
- Starter Fault 1SL / 2SL: работа с силовой электрической цепью
- Повторяющийся Low Bearing Oil Pressure после доливки масла: вероятен износ маслонасоса
- Trips, связанные с 2nd Stage Over Ratio: требуется диагностика обеих ступеней сжатия
- Alarm – Service Required без планового ТО — требуется выезд для проведения регламентных работ
- Работы, требующие сервисного пароля или прошивки
- Модернизация Intellisys SG на Xe-145M
Если на дисплее Xe-145 появился код, диагностика которого требует доступа к сервисному паролю или оригинальных комплектующих, инженеры ООО «Брестор» выезжают на объект и проводят восстановление работоспособности. Также мы выполняем модернизацию устаревших моделей с установкой Xe-145M вместо Intellisys SG.
